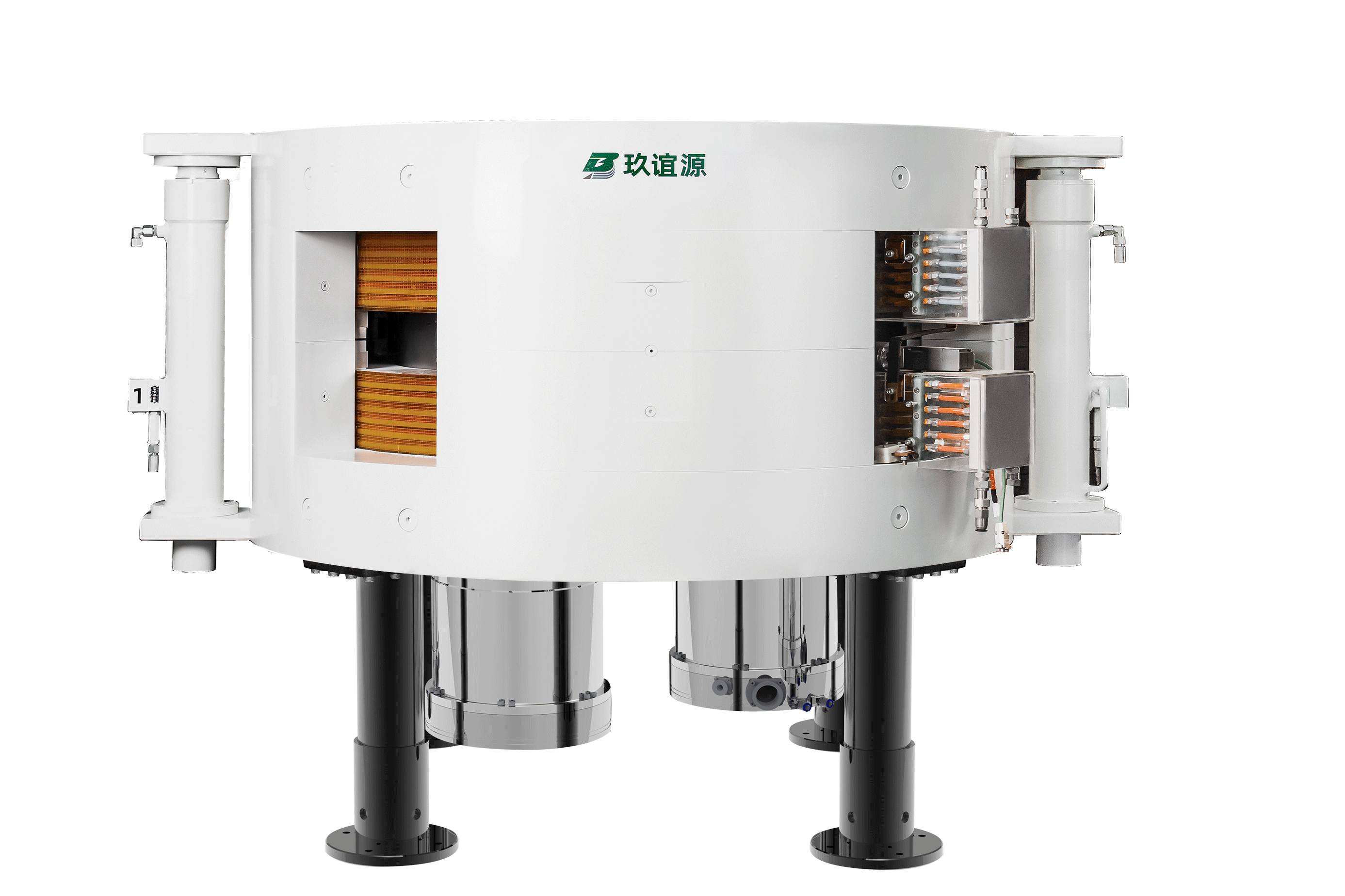

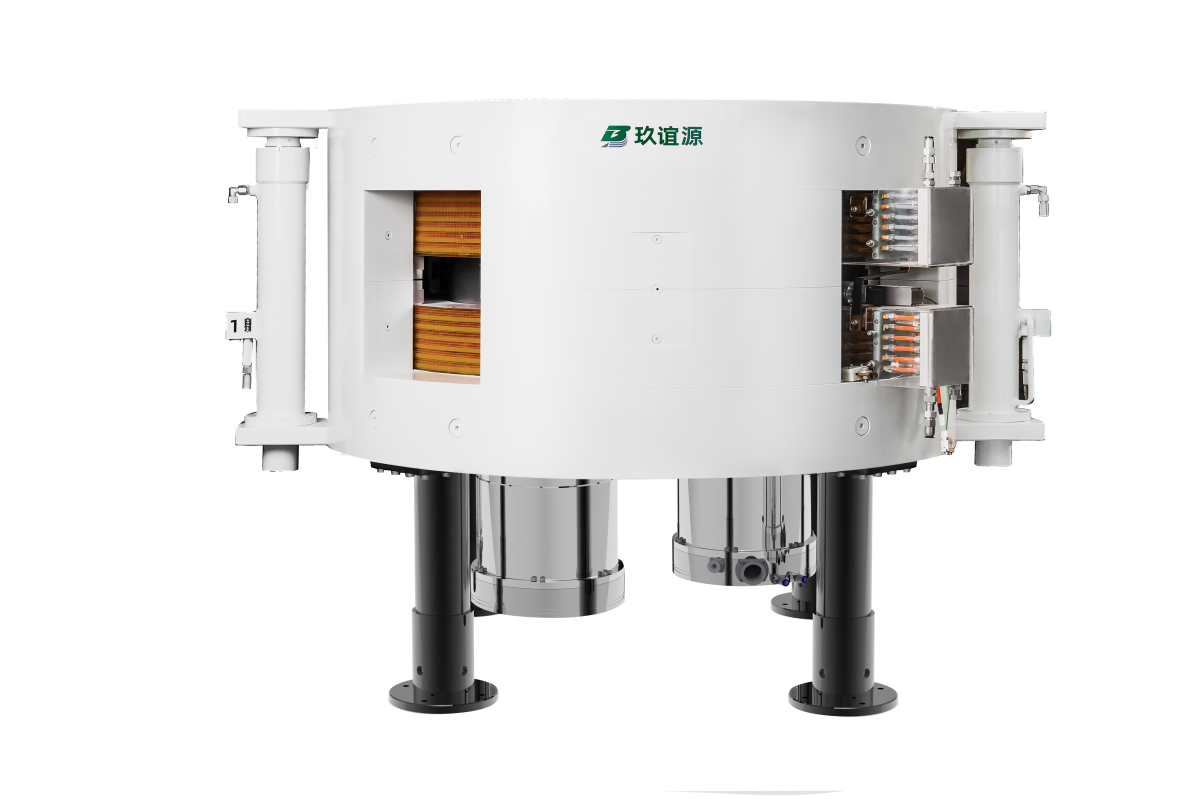

7MeV醫用回旋加速器
玖源-7適用于中小型醫院

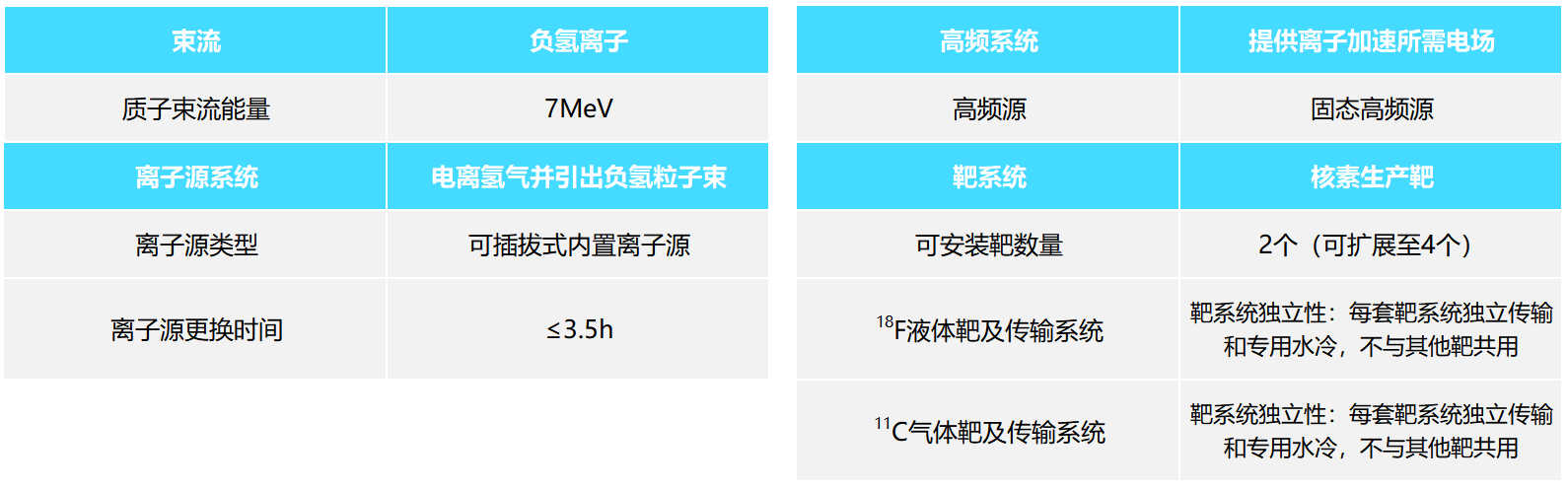

能量：7MeV
靶系統：液體靶
可生產核素：18F , 11C
長壽命可插拔式離子源
提供高品質離子用于加速，高效緊湊易于維護
完善的智能控制系統
智能控制系統搭載多信號探測器，實現核素生產的自動控制
高效靶系統
同位素生產區，雙重冷卻保障反應高效進行
先進自屏蔽體技術
多種材料全面屏蔽多種輻射防護，保障人員安全免于輻射暴露
卓越的粒子動力學設計
尖端的物理設計和數值模擬，只為輸出穩定可靠的高品質束流
穩定的高頻系統
搭載固態技術的高頻功率饋入系統，穩定地為束流供給能量

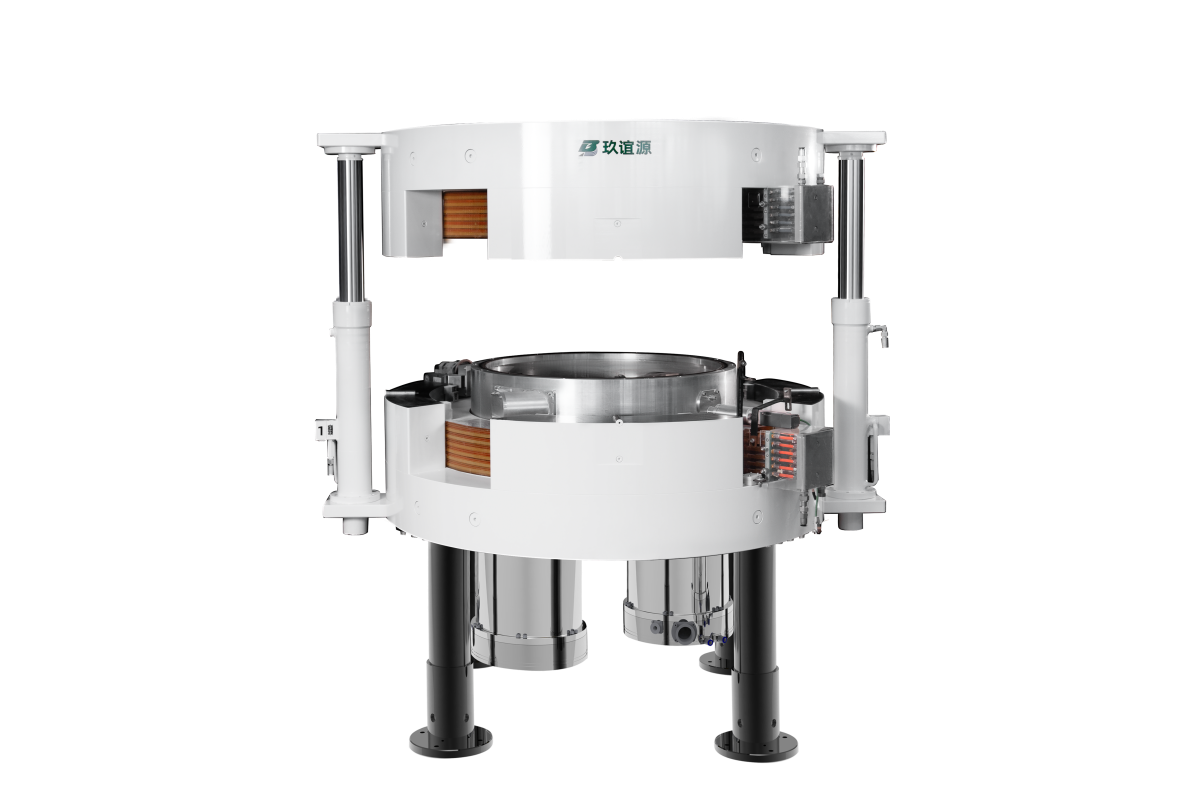

高精度等時性磁鐵
數控加工高精度磁鐵，對加速器物理設計的實現和超越

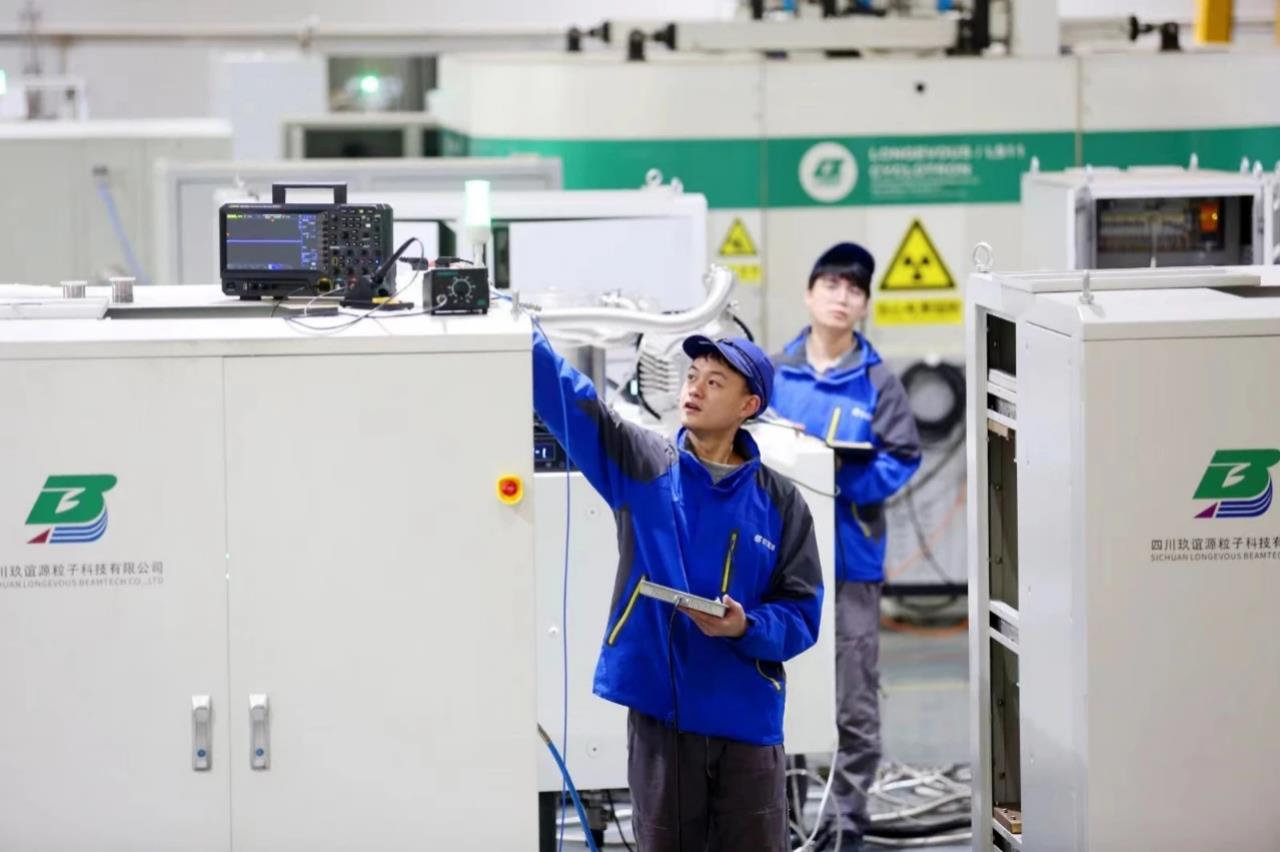

整機調試及可靠性保障
從出廠到安裝運行的全流程質量保障體系
玖源-7型醫用回旋加速器是為解決各類醫療機構臨床使用需求而推出的一款高度集成化和智能化的回旋加速器產品。
玖源-7的離子源系統具有全部自主知識產權，采用內置式潘寧離子源的模式，進行了創新性的電源設計和機械設計。ISS1101擁有業內最長壽命，可穩定使用300天以上*。
|
緊湊型設計 |
內置，高度僅5cm |
|
可插拔式設計 |
更換時間僅需3.5小時 |
|
可靠性 |
25倍以上大氣壓下穩定工作 |
|
散熱設計 |
＞500W，保證靶系統穩定工作 |
|
分為3個小型模塊 |
（氣、控制、冷卻），分開放置 |
|
雙層緊固結構 |
更易于拆裝，可靠性更高快速低劑量維護 |
|
靶數量 |
2個（可升級至4個） |
|
液體靶-靶體材料 |
鈮 |
|
氣體靶-靶體材料 |
鋁 |
|
靶窗 |
Havar膜 |
玖源-7使用了業內最新的射頻系統技術，采用由多個功放模塊組成的固態射頻源，代替了傳統的電子管射頻源，使得射頻系統的穩定性得到顯著提升。由于各功放模塊間互相獨立，某一功放模塊的損壞不會造成宕機，進一步保障加速器的穩定開機。
|
射頻頻率 |
72.5MHz |
|
高穩定開機率 |
≥99% |
|
包含備份組件 |
支持熱插拔 |
玖源-7專用屏蔽體采用內外屏蔽層結合的方式，有效吸收中子、γ射線等放射性輻射，在滿足我國法律法規的基礎上，有效地降低用戶對環境的需求標準。
|
長寬高 |
2580*3000*1640 |
|
屏蔽體外劑量當量率 |
≤10μSv/h |
|
可根據用戶環境條件 |
定制化設計屏體 |

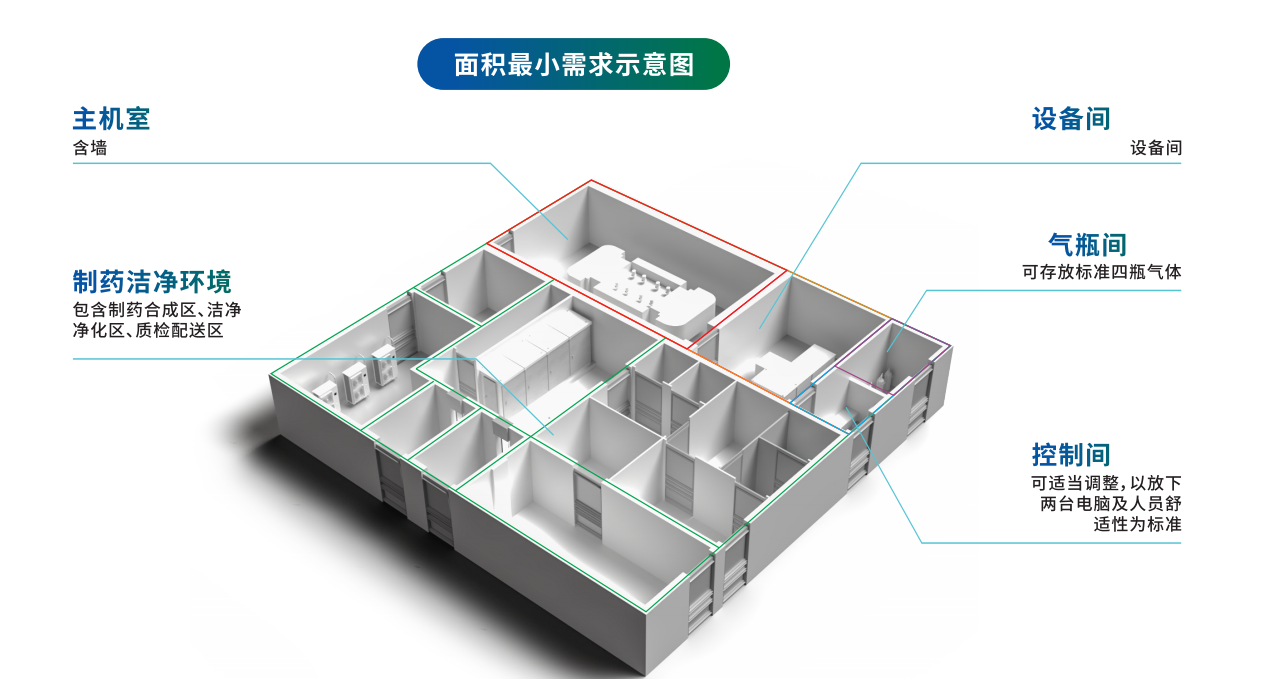

基本功能包含回旋加速器間、設備間、控制間、氣瓶間、制藥潔凈環境等。
